رنک رم (Memory Rank) در رم سرور چیست و چه نقشی دارد؟

رنک رم (Memory Rank) یکی از ویژگی‌های کلیدی اما کمتر شناخته‌شده در انتخاب رم سرور است. در حالی که معمولاً هنگام خرید حافظه سرور، بیشتر به ظرفیت (Capacity)، فرکانس (Frequency) و نسل حافظه (DDR4 یا DDR5) توجه می‌شود، رنک رم نقشی اساسی در عملکرد و سازگاری حافظه ایفا می‌کند. این مفهوم که توسط سازمان JEDEC به‌عنوان مرجع استانداردهای حافظه تعریف شده، نشان می‌دهد یک ماژول رم چند مجموعه بانک حافظه (Memory Banks) دارد، نه صرفاً تعداد تراشه‌ها. اهمیت رنک رم به‌ویژه در سرورهایی با حجم بالای حافظه بیشتر می‌شود، زیرا می‌تواند به‌طور مستقیم بر کارایی سیستم، حداکثر ظرفیت قابل پشتیبانی و سازگاری ماژول‌های حافظه با مادربرد و پردازنده تأثیر بگذارد.

جالب است بدانید که در منابع انگلیسی این ویژگی با نام Memory Rank یا Rank of Memory شناخته می‌شود که در فارسی به صورت «رنک» بیان می‌گردد. رنک در واقع به گروهی از تراشه‌های حافظه روی ماژول رم گفته می‌شود که به صورت هم‌زمان توسط کنترلر حافظه مدیریت می‌شوند. به زبان ساده، رنک مثل یک مسیر ارتباطی است که مشخص می‌کند چند مجموعه از تراشه‌ها روی یک ماژول رم فعال هستند.

Rank رم چیست؟

به زبان ساده، رنک رم (Memory Rank) به تعداد آرایه‌های حافظه (Memory Array) اشاره دارد که در یک ماژول DIMM قرار می‌گیرند و می‌توانند به صورت مستقل توسط کنترلر حافظه مدیریت شوند. هر رنک در واقع یک مجموعه‌ی کامل از تراشه‌های حافظه است که در لحظه می‌تواند داده را بخواند یا بنویسد. رنک حافظه در واقع به بلوکی از تراشه‌ها گفته می‌شود که با هم داده‌های ۶۴ بیتی را ارسال یا دریافت می‌کنند. اگر ماژول دارای ECC باشد، این بلوک به ۷۲ بیت افزایش می‌یابد. طراحی ماژول می‌تواند به گونه‌ای باشد که یک عدد رنک (single-rank)، دو عدد (dual-rank) یا چهار عدد رنک (quad-rank) داشته باشد.

به عبارتی دیگر، اگر رم سرور شما Dual Rank باشد، به این معناست که روی آن دو مجموعه کامل از تراشه‌های حافظه وجود دارد که به صورت نوبتی توسط کنترلر مورد استفاده قرار می‌گیرند. همین مسئله بر ظرفیت، سرعت دسترسی و میزان فشار وارد شده به کنترلر تأثیر می‌گذارد.

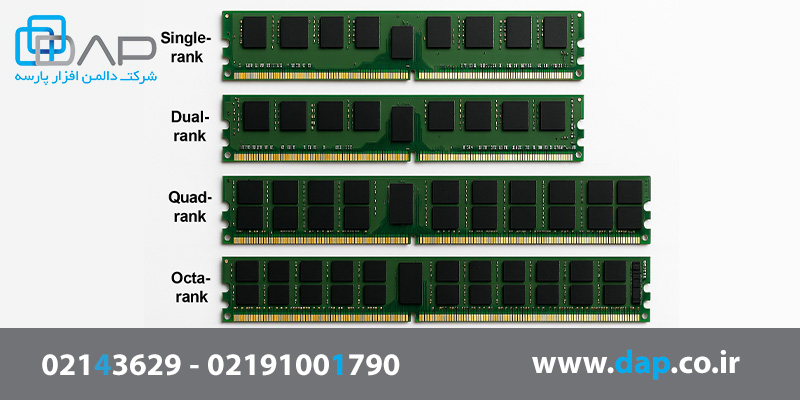

انواع Rank در رم

رنک رم (Memory Rank) در ماژول‌های مختلف به شکل‌های گوناگون پیاده‌سازی می‌شود که شامل موارد زیر است:

• Single Rank:

رم‌های تک رنک (Single Rank) تنها یک گروه تراشه حافظه دارند که کنترلر می‌تواند در هر لحظه به آن دسترسی داشته باشد. این نوع رم معمولاً ساده‌تر، ارزان‌تر و مصرف انرژی کمتری دارد. برای سیستم‌های معمولی یا کاربری‌های سبک، Single Rank گزینه مناسبی است.

مزایا:

• تأخیر پایین‌تر، چون نیازی به تعویض بین رنک‌ها نیست.
• مصرف برق و تولید گرمای کمتر.
• معمولاً هزینه کمتر دارد.

معایب:

• ظرفیت کمتر نسبت به مدل‌های با چند رنک.
• در سرورها خیلی دیده نمی‌شود چون معمولاً سرور به ظرفیت بیشتر نیاز دارد.

• Dual Rank:

رم دو رنک (Dual Rank) شامل دو گروه تراشه حافظه روی یک ماژول است. این ساختار باعث می‌شود کنترلر حافظه هنگام پر شدن یک گروه، به گروه دیگر سوئیچ کند و در نتیجه راندمان سیستم بالاتر برود. این نوع رم‌ها معمولاً کارایی بهتری نسبت به Single Rank دارند و برای سرورها و نرم‌افزارهای سنگین توصیه می‌شوند.

مزایا:

• ظرفیت بیشتر نسبت به Single Rank
• بهبود کارایی در کارهای چند پردازه‌ای به دلیل rank interleaving.
• تعادل مناسب بین قدرت، ظرفیت و هزینه.

معایب:

• کمی مصرف برق و گرمای بیشتر نسبت به Single Rank
• تأخیر اندکی بیشتر به خاطر نیاز به تعویض بین رنک‌ها.

• Quad Rank:

در رم چهار رنک (Quad Rank) چهار گروه تراشه وجود دارد. این نوع ماژول‌ها ظرفیت بیشتری ارائه می‌دهند و برای بارهای کاری بسیار سنگین مانند دیتابیس‌ها یا پردازش‌های ابری به کار می‌روند. البته باید توجه داشت که مصرف انرژی و حرارت بیشتری هم تولید می‌کنند و همه مادربردها از آن‌ها پشتیبانی نمی‌کنند.

مزایا:

• ظرفیت بالا در تعداد اسلات کمتر.
• مناسب برای بارهای کاری سنگین مثل ماشین‌های مجازی، پایگاه داده‌های بزرگ، تحلیل‌های لحظه‌ای.

معایب:

• تأخیر بیشتری دارد چون تعویض بین رنک‌ها بیشتر است.
• مصرف برق و گرما بیشتر.
• سازگاری ممکن است محدود باشد — نه همه مادربوردها یا کنترلرهای حافظه از آن پشتیبانی می‌کنند.

• Octal Rank:

رم اُکتا رنک (Octa Rank) پیشرفته‌ترین مدل در این دسته است. با داشتن هشت گروه تراشه حافظه، این ماژول‌ها بیشترین ظرفیت و توان پردازشی را فراهم می‌کنند. چنین رم‌هایی بیشتر در دیتاسنترها و سرورهای Enterprise استفاده می‌شوند که نیاز به مقیاس‌پذیری بالا دارند.

مزایا:

• بالاترین ظرفیت ممکن در یک ماژول.
• مناسب برای محیط‌هایی مثل مراکز داده بزرگ، سیستم‌های AI، یا پایگاه داده‌ای در حافظه.

معایب:

• تأخیر قابل توجه‌تر در پاسخ‌دهی به دلیل پیچیدگی تعویض بین رنک‌ها.
• نیاز به سیستم سرمایش و مدیریت حرارتی قوی‌تر
• هزینه زیاد، هم ماژول حافظه و هم هزینهٔ زیرساخت (مادربورد، پاور، سیستم تهویه) افزایش می‌یابد.
• سازگاری محدود در بعضی پلتفرم‌ها.

علامت‌هایی مانند 1Rx4، 2Rx8 و موارد مشابهی روی ماژول‌ها دیده می‌شوند. عدد اول تعداد رنک‌ها را نشان می‌دهد؛ به‌عنوان مثال «2R» یعنی دو رنک. قسمت x4 یا x8 نشان‌دهنده تعداد بانک‌های هر تراشه است. همین ترکیب ساختاری تعیین‌کننده است که آیا ماژول حافظه single، dual یا quad-rank است.

داشتن ماژول با رنک بیشتر، امکان افزایش ظرفیت کلی حافظه را فراهم می‌کند؛ برای مثال اگر ماژول ECC با تراشه‌های x8 داشته باشید، تنها ۹ تراشه برای یک single-rank کافی است. ولی اگر بخواهید دو رنک داشته باشید، تراشه‌ها دو برابر می‌شوند، و اگر quad-rank داشته باشید، تعداد تراشه‌ها باز هم بیشتر خواهد بود.

اما یک نکته کلیدی: مادربورد یا سروری که استفاده می‌کنید ممکن است محدودیت در تعداد رنک رم (Memory Rank) قابل پشتیبانی داشته باشه. فرض کنید سرورت دارای ۴ شکاف (slot) حافظه باشد و سیستم بتواند تا حداکثر هشت رنک داشته باشد؛ در چنین شرایطی نمی‌توانید چهار ماژول quad-rank نصب کنید چون رنک‌ها زیادتر از حد مجاز می‌شوند، ولی نصب چهار ماژول single-rank یا دو ماژول quad-rank ممکن است.
